强排水泵集控系统

一、系统简介
       根据《煤矿安全规程》为确保矿区生命财产的安全针对典型矿区特殊的、复杂的地质条件和生产环境或有突水淹井危险的矿井应当建设规模相配套的与其他正常排水系统相比具有独立的智能化、集成化的安全强排水系统。

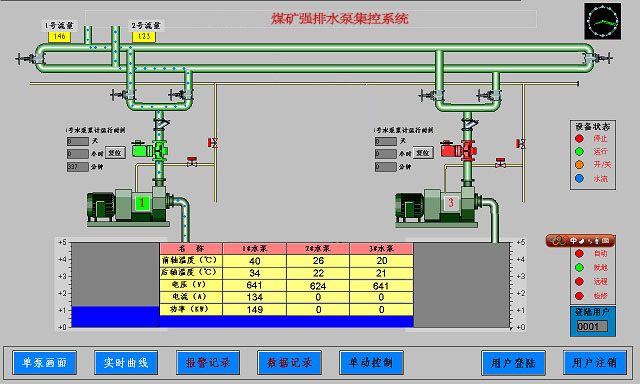

       本公司开发设计的煤矿强排水泵集控系统无需人为干预，由下位机自动控制。该系统根据水仓水位和其他监控参数，合理调度水泵运行，达到自动运行的目的，并将数据传输到地面调度中心，进行实时监测和报警显示。
二、系统组成
       强排水泵站自动化控制系统由地面中央控制（调度）室监控上位机操作站（工程师站）、网络设备、井下矿用隔爆兼本安型控制器（PLC）、矿用隔爆型远程监控箱、水位传感器、压力传感器、流量计、温度传感器、电力参数采集器。安装附件和管线敷设设施等。视频电视监控系统由工业摄像仪、视频控制主机等设备组成。

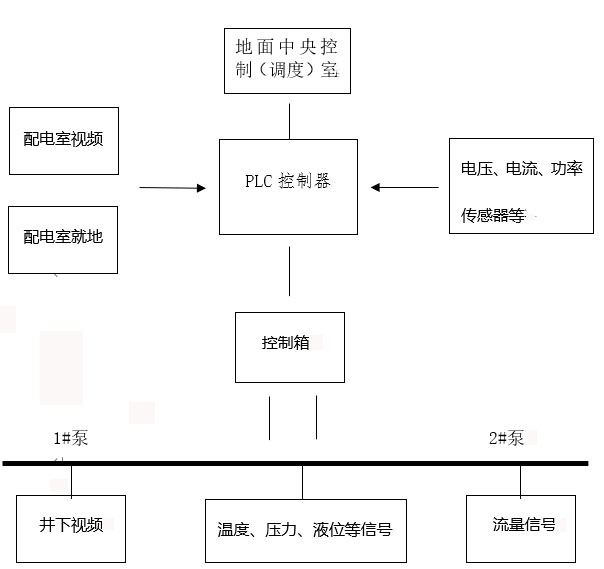

系统图

三、系统功能特点
1）实现在出现险情时满足排水需求．有足够的时间撤退人员挽救关键设备。能在地面启动水泵，监控水泵的状态。具有独立供电系统，与其他设备不干涉。
2）通过光缆进行传输实现水仓的自动化排水监测及报警。备水仓实现自动控制及运行参数自动检测远程控制动态就地显示并将数据信息传送到地面生产调度中心和生产设备控制中心，进行实时监测监控及报警显示故障历史查询和报表打印。
3）系统通过检测电机电流、电机电压等参数．监视水泵工作状态，直观、形象  实时地反映系统工作状态并能进行控制。
4）实现水仓水位、水泵温度、排水管流量等参数接口接入及电动闸阀的控制接口输出。
